CY-MagH系列熱量計/能量計/冷量計
1 、 電磁式熱量表結構組成
電磁式熱量表由管道式電磁流量計（IP67）、能量運算器（IP65）、PT1000 精密鉑電阻溫度傳感器、護套及護套座組成。
2 、 電磁式熱量表 工作原理
將配對溫度傳感器 （ 一對 0 PT500 鉑電阻溫度傳感器 ）分別安裝在空調或供熱系統熱交
換回路的入口和出口的管道上， 采集供回水管溫度值并傳輸信號；將流量傳感器 （ 管
道式電磁流量計 ）安裝在入口或出口管上， 采集計算管網流量值并傳輸信號；能量運
算器用于接收溫度及流量信號，并通過 K 系統法原理進行能量消耗計算、存儲，且可通過
總線通訊方式將能量運算器內有效數據（如累計熱量值、冷量值、當量流量值、供回水溫
度及溫差）傳輸至計算機，實現智能化管理。
3 、 電磁式熱量表 整體 性能特點 說明
3-1、電磁式熱量表為組合分體式結構，安裝、維護方便，防護等級高，電磁流量計的防護
等級為 IP67，能量運算器的防護等級為 IP65；
3-2、電磁式熱量表秉承國際標準的熱量表高品質要求，整體測量精度等級達到 2 級，且符
合歐洲 EN1434 且中國 CJ128-2007 標準、規范；
3-3、電磁式熱量表量程范圍寬，可完全滿足供熱或空調水系統管網各種運行工況要求；
3-4、電磁式流量計為純電子式，無運動元件，使用壽命長，殼體材質為合金碳鋼；
3-5、能量運算器采用鋰電池供電，超低功耗設計，確保供電使用壽命；根據工況需求，可
選擇二線制或四線制鉑電阻溫度傳感器；
3-6、可配置脈沖輸出或 M-BUS 總線通訊接口，實現智能化抄表、計量管理。
4 4 、 管道式電磁流量計
4 4- -1 1 、 電磁流量計優點
4-1-1、 優點是運行穩定、無漂移、重復性好。采用低頻矩形波勵磁，勵磁電流穩定，受電磁干擾影響小，不產生渦流效應，正交于擾和同相干擾小，不產生極化現象的特點，從而使電磁流量計具有電流小、功耗低、不發熱、零點穩定、無漂移、電極污染小特點。
4-1-2、電磁流量計的輸出與對稱分布下的流動狀態無關（層流和紊流），所以量程比極大
（100：1），可測量流速范圍為 0.3-12m/s(擴展范圍 0.1-15m/s)內的流體流量。
4-1-3、可測量臟污介質、腐蝕性介質及懸浮性液固兩相介質等導電流體流量測量；管內無
任何阻礙流體流動的部件，與流體接觸的只是電極和襯里，不堵不粘。根據介質的腐蝕
性、磨損性及溫度的不同，選擇不同的襯里和電極來測量臟污、腐蝕性和懸浮性液固兩相
介質流量；
4-1-4、無附回壓力損失和能耗；
4-1-5、無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；
4-1-6、在測量過程中不受溫度、粘度、密度及電導率（在一定范圍內）變化的影響，測量
穩定。
4-1-7、轉換器帶 LCD 顯示，按鍵進行菜單設置，選擇信號輸出方式；
4-1-8、轉換器使用函數磁場分析專利技術，徹底消除偏流影響，確保測量的準確和穩定。
4-1-9、對于測量具有“漿液噪聲”干擾的漿液流量，具有“噪聲抑制器”的專利技術的轉
換器，可以徹底消除雜波，保證測量穩定、可靠；
4-1-10、轉換器電路具有防雷擊元件，適合于野外安裝使用；
4-1-11、獨特的多電極結構，電氣噪聲干擾被完全消除，更有利提高測量的精度；
4-1-12、獨特電極引線方式，徹底消除正交干擾和零點漂移，使流量計測量更加穩定，提
高線性度與重復性。
4-2 、 電磁流量計技術參數
4-2-1、測量流體：導電流體
4-2-2、準確度等級 0.5%
4-2-3、重復性：0.15%-0.25%
4-2-4、流體溫度范圍：-25℃-180℃
4-2-5、額定壓力：根據需求選配，可選 PN10、PN16、PN25 或 PN40
4-2-6、介質流速范圍：0.3-12m/s
4-2-7、電導率：≥0.5μs/cm
4-2-8、電極材料：316 不銹鋼、哈氏合金 B、哈氏合金 C、鉭、鈦、鉑金、碳化鎢等
4-2-9、電極個數：4 個電極（≤DN500），6 個電極（≥DN600）
4-2-10、襯里材料：氯丁橡膠 CR、聚四氟乙烯 F4（PTFE）、聚全氟乙炳烯 F46(FEP)、聚氨
枉費橡膠 PU 等
4-2-11、表體法蘭材料：304 不銹鋼、20#碳鋼
4-2-12、安裝方式：法蘭連接
4-2-13、防護等級:IP65 IP68
4-2-14、轉換器供電電源：220±20%,50HZ 和 24VDC 兩種供電方式供選擇
4-2-15、信號輸出：標準輸出信號為脈沖輸出，可供選擇的輸出還有 4-20mA,HART 通訊協
議，MODERBUS 協議
4-2-16、結構形式：一體型和分體型（帶 5m 標配電纜）
4-2-17、功耗：0.65W
4-2-18、工作環境：環境溫度：-25℃-60℃，濕度為 5%-90%
4-2-19、防爆等級：不防爆
4-2-20、轉換器顯示界面：全英文的 LCD 顯示界面和操作界面，可以顯示瞬時流量、流量
計流量，有多種流量單位供選擇。
4 4- -3 3 、 電磁流量計 口徑的選擇

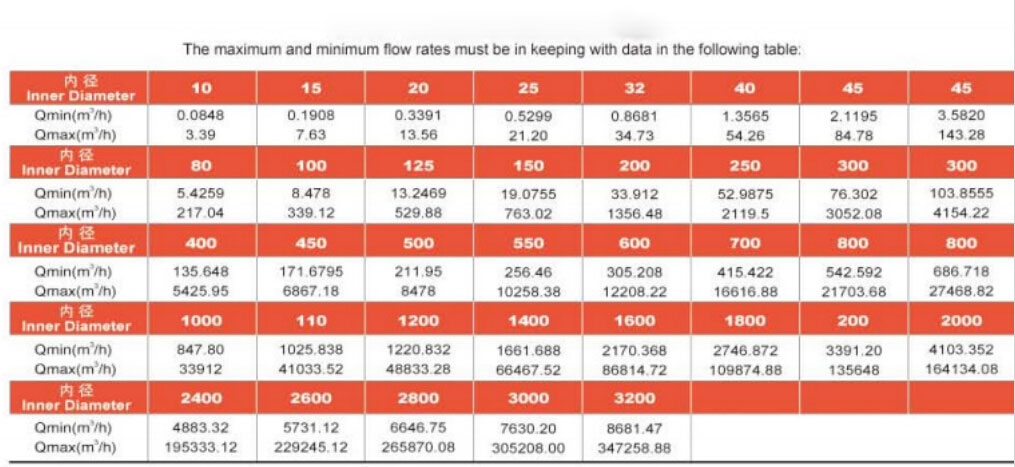

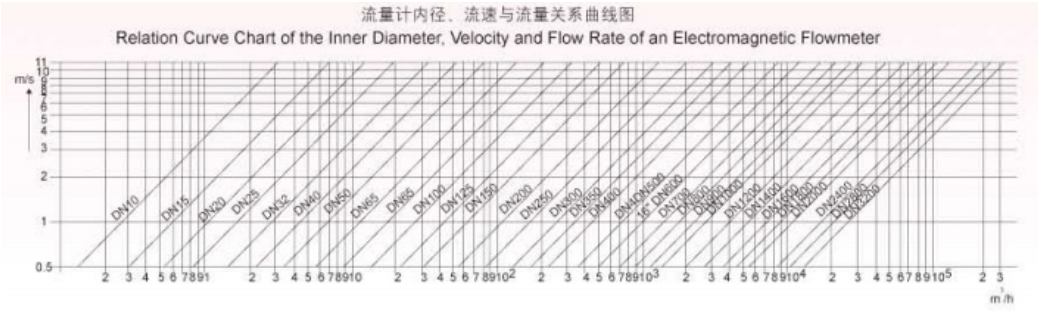

根據流量計的 流量、最小流量與口徑的關系圖以及流量計內徑、流速、流量關系圖來
合理、經濟選擇電磁流量計的口徑。
4-4、 電磁流量計 安裝要求
4-4-1、安裝場所的選擇
·選擇測量管內不會出現負壓的場所
·避免安裝在電機、變壓器等強電設備附近，以免引電電氣干擾
·避免安裝位置周圍有強腐蝕性氣體的場所
·測量混合相流體時，避免引起相分離的場所
·環境溫度一般應在-25℃-60℃范圍內，盡可能避免陽光直射
·安裝在無振動或選擇振動小的場合內，如果振動過大，應該在傳感器前后的管道上加固
定支撐
·環境相對濕度應該在 10%-90%范圍內
·避免安裝在能被雨水直淋或者浸沒的場所
4-4-2、對直管段長度的要求（D 為流量計內徑）
電磁流量計對前后直管段的要求比較低，一般對于 90 彎頭、T 型三能、徑徑管、全開
閥門等流動阻力件，離電磁流量計的電極軸中線（不是傳感器的端面）應該有 5D 的直管
段，對于不同開度的閥門（比如可調開度的閥門），則上游側的直管段長度需要 10D，一般

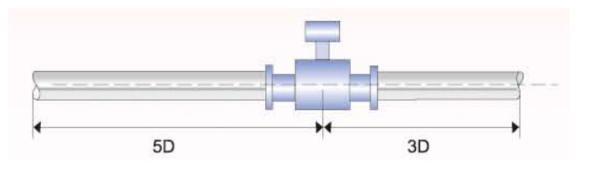

傳感器下游的直管段只需要 3D 就可能滿足要求，如下圖所示：
4-4-3、安裝位置與流動方向
電磁流量計可以水平、垂直和傾斜安裝在管道上。
在水平安裝進，電磁流量計的電極軸必須水平，防止由于流體所夾帶的氣泡而產生電極短
時間的絕緣，也可以防止電極被流體中沉積物覆蓋。不應該將傳感器安裝在 位置處，
以免有氣體積聚。

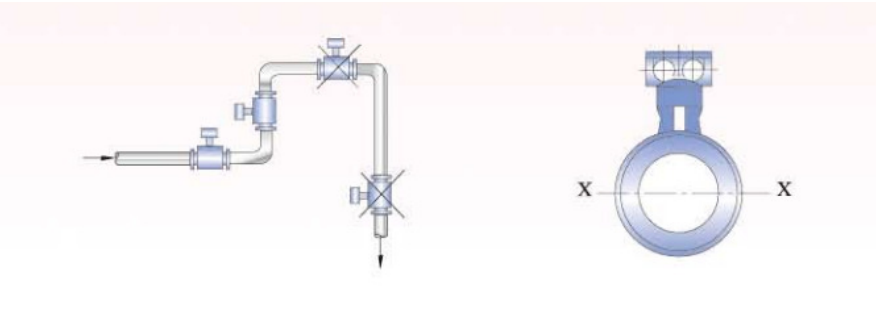

垂直安裝時，應該使流動方向向上，這樣可以使無流量或者流量很小時，流體中夾帶的較
重固體顆粒下沉，而輕的肢肪類物質上升離開電磁流量計的傳感器電極區，在測量泥漿、
礦漿等液固兩相介質時，避免固相沉淀和傳感器襯里的不均勻摩擦，如下圖所示。
傳感器的測量管道必須充滿流體，必須有一定的背壓。為防止出現負壓（損壞襯里），電
磁流量計不應該安裝在泵的進口，而應該安裝在泵的出口，在傾斜安裝時，必須安裝在上
升管道，在開口排放的管道安裝時，必須安裝在管道的較低處。
4- -5 5 、 電磁流量計 正確接線
4-5-1、勱磁電纜可選用 YZ 中型橡套電纜，其長度與信號電纜一樣。
4-5-2、信號電纜和其他動力電源必須嚴格分開，不能敷設在同一根管子內，不能平行敷
設，不能絞合在一起，應分別單獨穿在鋼管內。
4-5-3、信號電纜和勱磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，
并重新焊接接頭，電纜進入傳感器電氣接口時，在端口處做成 U 型，這樣可以防止雨水滲
透到傳感器中。
4-5-4、分體型電磁流量計勱磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的
連接同一體型電磁流量計。
注：配PT1000鉑電阻溫度傳感器2支
