CY2002-表壓變送器
CY2003-絕壓變送器
CY2002/3-表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。CY2002/3也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。
標準規格
(以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油)
1、性能規格
調量程的參考精度
(包括從零點開始的線性、回差和重復性)
± 0.075%
若TD>10 (TD=最大量程/調節量程)，則為：
±(0.0075×TD)%
環境溫度影響
過范圍影響：±0.075%×Span
長期穩定性
電源影響
±0.001% /10V (12～42V DC)，可忽略不計
2、功能規格

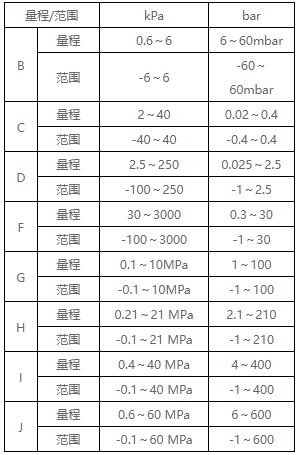

量程和范圍(CY2002-表壓)
量程和范圍(CY2003-絕壓)
量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，量程C有<0.25kPa范圍內的零位漂移，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。
輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流
低報模式(最小)：3.7 mA
高報模式(最大)：21 mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s;傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。
預熱時間： < 15s
環境溫度
-40～85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃
儲存溫度/運輸溫度
-50～85℃
帶液晶顯示時：-40～85℃
壓力極限
從真空至最大量程。
過載極限：
電磁兼容性(EMC)
見下頁《電磁兼容性附表》
3、安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大電源電壓：42VDC
最小電源電壓：12VDC，15VDC(背光液晶顯示)
數字通訊負載范圍： 230～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2、G1/2以及M20x1.5的外螺紋、KF16真空接口。
4、物理規格
材質
膜片： 不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316L
填充液： 硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠(NBR)
銘牌： 不銹鋼 304
重量
1.6kg(無：液晶顯示、安裝支架、過程連接)
外殼防護等級
IP67

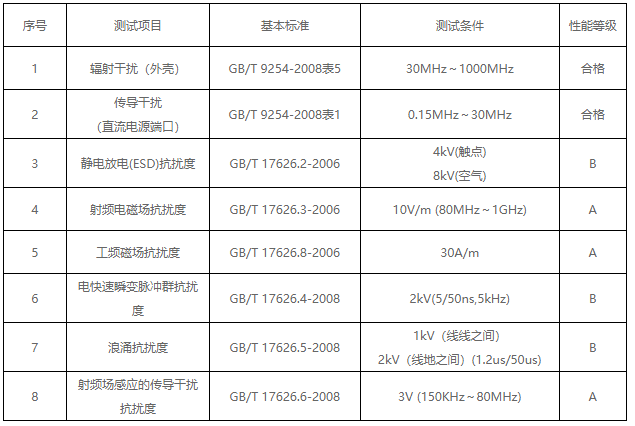

電磁兼容性附表
注：(1)A性能等級說明：測試時，在技術規范極限內性能正常。
(2)B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
外形尺寸 單位
水平配管連接方式(側面) 水平配管連接方式(正面)

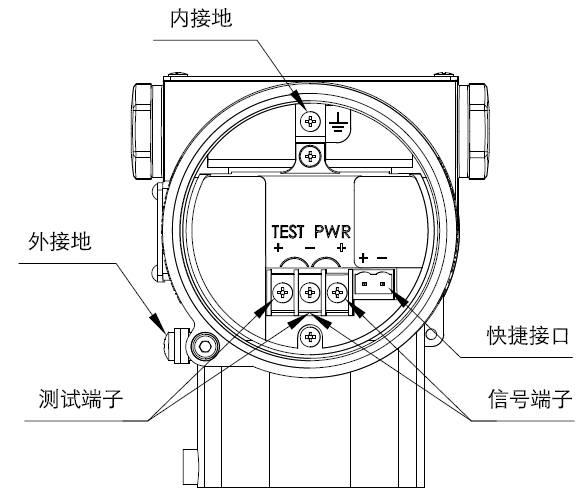

5 電氣連接圖
注：快捷接口功能等同于信號端子。
6 過程連接說明（代碼1）

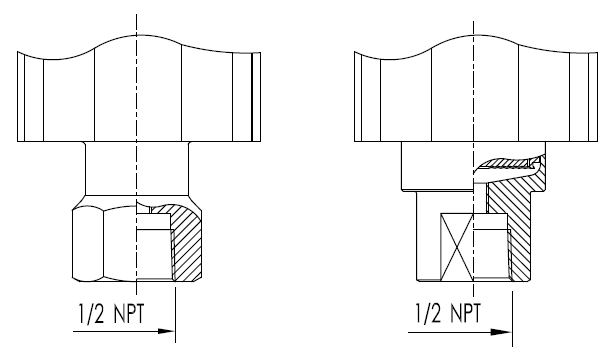

6.1 標準形式（代碼1）
D/M/F/G/H/I/K/O量程接口圖 B/C/L量程接口圖

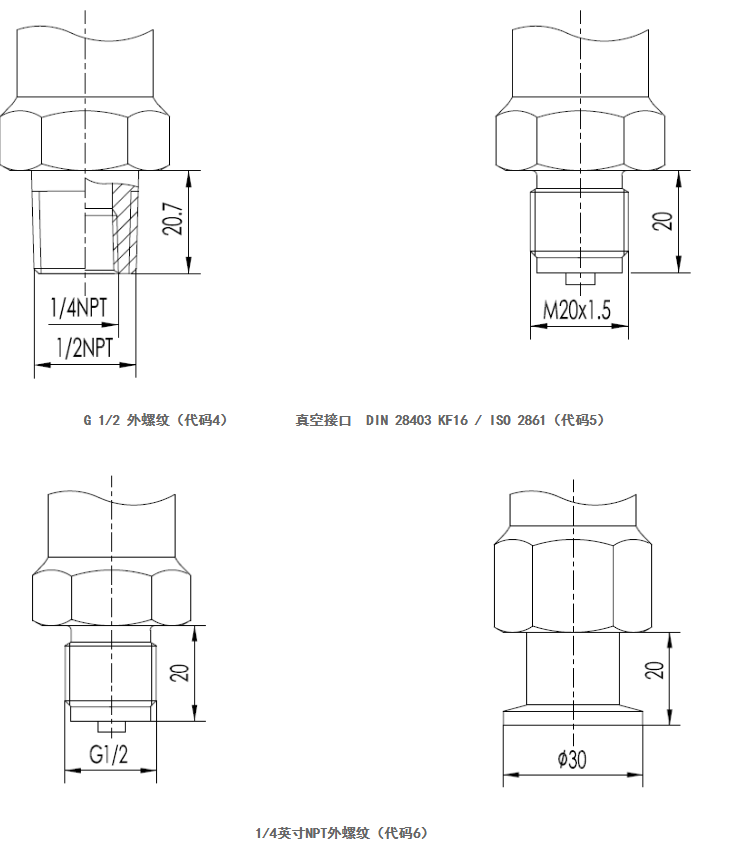

6.2 衍生接口形式
1/2英寸NPT 外螺紋（代碼2） M20x1.5 外螺紋（代碼3）
7型號和規格代碼表
表壓變送器選型 CY2002- | ||||||||||||||||||||||
絕壓變送器選型 CY2003- | ||||||||||||||||||||||
10 | 精度 | |||||||||||||||||||||
H | 4-20mA帶HART通訊 | |||||||||||||||||||||
N | 4-20mA模擬量輸出 | |||||||||||||||||||||
20 | 量程[1] | |||||||||||||||||||||
表壓CY2002 | ||||||||||||||||||||||
B | 0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar) | |||||||||||||||||||||
C | 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) | |||||||||||||||||||||
D | 0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar) | |||||||||||||||||||||
F | 0-30kPa～3MPa /（0-3～300 mH2O）/(0-0.3～30bar) | |||||||||||||||||||||
G | 0-0.1MPa～10MPa /(0-1～100bar) | |||||||||||||||||||||
H | 0-0.21MPa～21MPa /（0-2.1～210 bar） | |||||||||||||||||||||
I | 0-0.4MPa～40MPa /（0-4～400 bar） | |||||||||||||||||||||
J | 0-0.6MPa～60MPa /（0-6～600 bar） | |||||||||||||||||||||
絕壓CY2003 | ||||||||||||||||||||||
L | 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) | |||||||||||||||||||||
M | 0-2.5kPa～250kPa /(0-25～2500mbar) | |||||||||||||||||||||
O | 0-30kPa～3MPa /(0-0.3～30bar) | |||||||||||||||||||||
30 | 膜片材質 填充液 | |||||||||||||||||||||
A | 不銹鋼 316L 硅油 | |||||||||||||||||||||
C | 哈氏合金C 硅油 | |||||||||||||||||||||
40 | 過程連接 | |||||||||||||||||||||
1 | 1/2英寸NPT 內螺紋 | |||||||||||||||||||||
2 | 1/2英寸NPT 外螺紋(內含1/4英寸NPT) | |||||||||||||||||||||
3 | M20x1.5 外螺紋 | |||||||||||||||||||||
4 | G 1/2 外螺紋 | |||||||||||||||||||||
5 | 真空接口 DIN 28403 KF16 / ISO 2861[2] | |||||||||||||||||||||

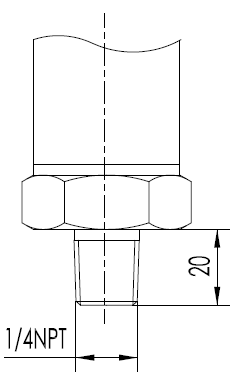

6 | 1/4英寸NPT 外螺紋 | |||||||||||||||||||||
50 | 特殊功能 | |||||||||||||||||||||
N | 無 | |||||||||||||||||||||
0 | 禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃) | |||||||||||||||||||||
60 | 安裝支架 | |||||||||||||||||||||
N | 無 | |||||||||||||||||||||
1 | 不銹鋼 | |||||||||||||||||||||
2 | 鍍鋅碳鋼 | |||||||||||||||||||||
70 | 液晶顯示 | |||||||||||||||||||||
N | 無液晶顯示 | |||||||||||||||||||||
1 | 液晶顯示 | |||||||||||||||||||||
2 | 背光液晶顯示 | |||||||||||||||||||||
注1：CY2002對應選表壓量程代碼，CY2003對應選絕壓量程代碼；
注2：真空接口 DIN 28403 KF16 / ISO 2861，僅適用小于2.5bar以內的量程。
選項舉例：
例：CY2002-HCA1N11
[CY2002-]：表壓變送器
[H]：4-20mA帶HART通訊
[C]：量程為0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[1]：1/2英寸NPT 內螺紋的過程連接接口
[N]：無特殊功能
[1]：不銹鋼安裝支架
[1]：液晶顯示
