CY2012/3- 差壓安裝式表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。CY2012/3也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。

標準規格

（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）

1性能規格

調量程的參考精度

（包括從零點開始的線性、回差和重復性）

± 0.075%

若TD>10 (TD=最大量程/調節量程)，則為：

±(0.0075×TD)%

環境溫度影響

過范圍影響:±0.075%×Span

長期穩定性

電源影響

±0.001% /10V (12～42V DC)，可忽略不計

2功能規格

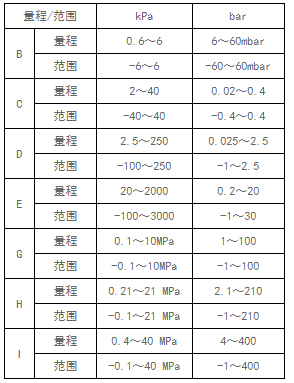

量程和范圍(CY2012-表壓變送器)

量程和范圍(CY2013-絕壓變送器)

量程限

在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。

零點設置

零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程

安裝位置影響

與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，有<0.4kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。

輸出

2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。

輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流

低報模式（最小）：3.7 mA

高報模式（最大）：21 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

響應時間

放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。

預熱時間：< 15s

環境溫度

-40～85℃

帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度

-50～85℃

帶液晶顯示時：-40～85℃

壓力極限：從真空至最大量程。

過載極限：

電磁兼容性(EMC)：見下頁《電磁兼容性附表》

3安裝

電源及負載條件

電源電壓為24V，R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

最大電源電壓：42VDC

最小電源電壓：12VDC，15VDC（背光液晶顯示）

數字通訊負載范圍： 230～600Ω

電氣連接

M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。

過程連接

過程連接法蘭的端面有NPT 1/4 和UNF 7/16``內螺紋。

4物理規格

材質

膜片：不銹鋼 316L、哈氏合金C

過程連接：不銹鋼 316L

填充液： 硅油

變送器外殼：鋁合金材質，外表噴涂環氧樹脂

外殼密封圈：丁腈橡膠（NBR）

銘牌： 不銹鋼 304

重量

3.3kg（無：液晶顯示、安裝支架、過程連接）

外殼防護等級：IP67

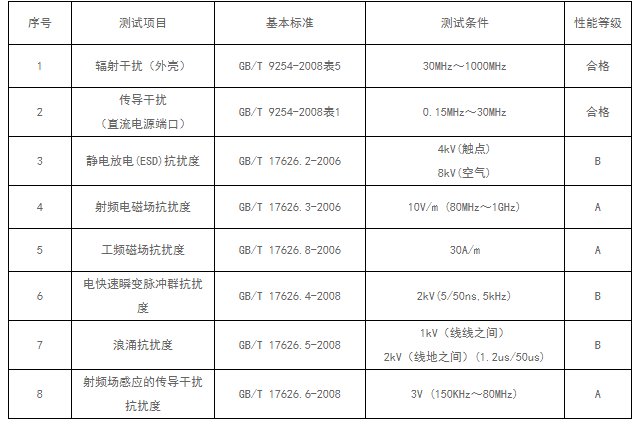

電磁兼容性附表

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。

   （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

外形尺寸                                                                 單位

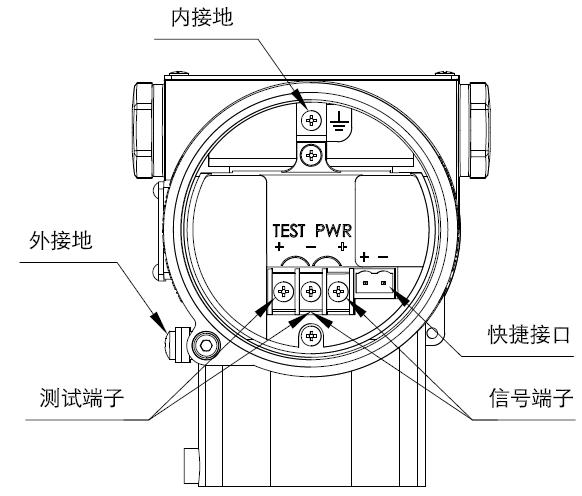

5 電氣連接圖

注：快捷接口功能等同于信號端子。

6 過程連接說明

7型號和規格代碼表

注1：CY2012對應選表壓量程代碼，CY2013對應選絕壓量程代碼；

選項舉例：

例：CY2012-HCANN11N

[CY2012-]：差壓安裝式表壓變送器

[H]：基本誤差±0.075%

[C]：差壓式安裝傳感器，量程為0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)

[A]：接液部分為不銹鋼 316L膜片，填充液為硅油

[N]：過程連接接口：1/4英寸NPT及7/16英寸UNF螺紋孔，無泄放閥

[N]：無特殊功能

[1]：不銹鋼安裝支架

[1]：液晶顯示

[N]：無附件
