概述

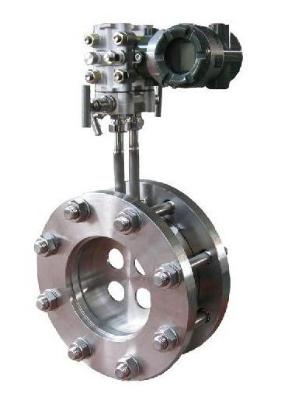

CY-DK多孔平衡流量計使用流體力學研究成果對傳統節流裝置進行較大的改進，具有多孔平衡流量計整流的顯著特征。傳統節流裝置只有一個流通孔徑，節流后使流體失去了理想狀態;而多孔平衡流量計流量計有多個函數孔徑，能有效的把流場多孔平衡流量計整流成理想流體，從而將差壓式流量計的優勢發揮的淋漓盡致。多孔平衡流量計流量計幾乎適用于所有流體測量，是流體測量技術的一場革命，目前多孔平衡流量計流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。
產品特點
1. 線性度高、重復性好。多孔平衡流量計流量傳感器具有對稱多孔結構特點，能對流場進行多孔平衡流量計，降低了渦流，振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54%，為0.15%，從其綜合性能來看，多孔平衡流量計流量計屬于 流量計行列。
5：1量程比時，線性度可達±0.3%;
7：1量程比時，線性度可達±0.5%;
10：1量程比時，線性度可達±1.0%;

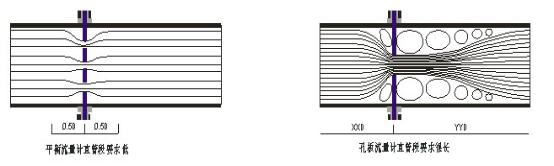

2. 直管段要求低。多孔平衡流量計流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大縮短了對直管段的要求其前后直管段一般為前3D后1D，最小可以小于0.5D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。
3. 減少 壓力損失。多孔對稱的多孔平衡流量計設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的 壓力損失，從而節省了相當大的運行能量成本，是一種節能 儀表，值得大量推廣。
4. 耐臟污不易堵。多孔對稱的多孔平衡流量計設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減少了流體孔被堵塞的機會。
5. 可直接替代孔板。其與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改，很適合全廠能源計量EMS改造中將孔板改為多孔平衡流量計流量計。
6. 流量測量范圍寬。根據試驗結果，多孔平衡流量計流量計的性能，使其流速可以從最小到音速;其最小雷諾數可低于200， 雷諾數大于107;β值可選0.25～0.90。
7. 長期穩定性好。由于其紊流剪切力的明顯減少，大幅度降低了介質與節流件直接摩擦，其β值長期保持不變，整個儀表無可動元件，因此可以長期保持穩定性。
8. 可測量高溫高壓介質。與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達650攝氏度，工作壓力可達42兆帕。
9. 可測量復雜工況介質。由于其特殊的結構設計，使其具有特殊性能，它可以進行氣液兩相、各種混合氣體(如瓦斯、沼氣、煤氣等)、各種低溫氣體(如LNG、液氧、液氮、液氬、液氫、液氯、液化乙烯、液化石油氣等)、漿料、多相水流、震動水流、電磁干擾介質和雙向流(因為多孔平衡流量計流量計左右完全對稱)
工作原理
多孔平衡流量計流量計是一種革命性的差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成比例;擁測出差壓值根據伯努利方程即可計算出管道中的流量。多孔平衡流量計流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被多孔平衡流量計整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
測量系統
1. 選型計算
每臺多孔平衡流量計流量計在制造前都要根據工藝參數進行選型計算，確定開孔位置與大小，從而確定這臺表的設計性能。計算確定了差壓值、測量范圍、測量精度范圍、壓力損失以及推薦的β值。
2. 校驗
每臺多孔平衡流量計流量計在出廠前經過實流標定。如果不進行實流標定，也必須進行模擬標定，我單位根據多年數據可以 給出流量系數值。
3. 部件材質
多孔平衡流量計流量計使用的部件材質都是經過嚴格篩選的合格產品，保證流量計的常時間連續準確工作。
4. 閥門與三閥組
多孔平衡流量計流量計是節流裝置，其系統中包括一次閥門、三閥組、排污閥等;其方便用于系統的調試與檢修。閥門與三閥組材質按照合同要求配備。
5. 差壓變送器與流量處理系統
差壓變送器是節流裝置差壓測量，將差壓信號轉換成電信號輸出，流量處理系統將差壓變送器電信號通過軟件計算轉換為流量信號顯示、記錄、輸出。
6. 安全要求
任何人在安裝、檢查或維護多孔平衡流量計流量計時都應對管道的結構及系統的壓力、溫度必須有清晰正確的認識。起吊、安裝儀表時應該小心，若起吊與安裝不正確可能損傷儀表。
在調校儀表時，必須使用合適且正確的工具。
在調整及拆裝儀表時，應該保證管道內不存在對人身安全有威脅的情形。
開車前必須檢查所有的連接是否牢固，密封是否符合設計要求，必須與流量計保持一定安全距離，避免事故發生。
7. 開箱、校驗
流量計到貨后進行開箱檢查，防止流量計或配件在運輸過程中損壞或丟失。若發生隨機文件或流量計有問題，請及時聯系。
8. 流量計安裝定位
每臺多孔平衡流量計流量計安裝必須符合取壓口安裝要求，水平安裝節流件與垂直安裝節流件取壓存在區別，注意導壓管排布多孔平衡流量計。
9. 配管要求
安裝多孔平衡流量計流量計建議上游直管段為大于3D，下游直管段為大于1D，D代表安裝管道的公稱通徑。由于多孔平衡流量計流量計自身特點，當流量計在鄰近1個90度彎管或鄰近不在同一平面的2個90度彎頭時，流量計精度無影響。當變徑安裝時，注意直管段。
10. 取壓口的方位
對于水平安裝流量計時，對于氣體測量介質，取壓口在管道上方;對于液體或蒸汽介質時，取壓口在管道側面，于時鐘3點或9點位置。垂直安裝時，取壓口方位不作要求。
11. 引壓管
盡可能安裝好引壓管，當沒有介質流通時，不會產生差壓信號。詳見安裝圖。
注意：如介質為氣體或蒸汽時，可能介質會在引壓管中凝結，請注意以下兩點：
1、 引壓管應水平走一段距離以保證豎直線同儀表間有足夠距離，確保垂直管線內無蒸汽。
2、 對于垂直安裝場所，在引壓管的安裝方面符合節流裝置導壓管排布要求。
12. 補償要求
在對于氣體或蒸汽、密度變化大的液體測量，系統需要增加溫度、壓力補償。溫度一般在節流件7～10D處，壓力在節流件3～5D處。
13. 安裝檢查要點
★差壓變送器的滿量程是否符合流量計設計要求。
★差壓變送器零點是否符合要求。
★差壓變送器與積算儀連接是否正確，積算儀參數設定是否正確。
★引壓管是否吹掃了。
★引壓管是否有泄漏。
★閥組是否按要求關閉。
訂貨要求
尊敬的客戶您好！
如果您想索取產品資料、獲取選型報價或是深入了解更多產品信息，歡迎添加官方微信 ，掃描下方二維碼即可。添加后將有專業工程師為您提供一對一的服務，隨時解答您的疑問。
