CYD型智能電磁流量計是我公司自主技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用國際通用的技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
產品特點：
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝(SMT電路可靠性高)。
▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
▲具有自檢與自論功
1概 述
工作原理
電流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E---------------為電極間的信號電壓
B-----------------磁通密度(T)
d------------------測量管內徑
v------------------平均流速(m/s)
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E= KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或者紊流)就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
2主要技術參數

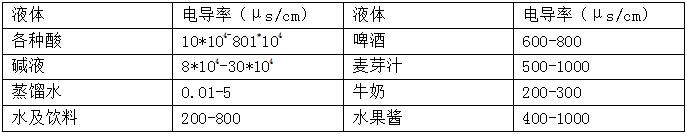

常見介質電導率表
3電磁流量計選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速 在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時 在儀表部位局部提高流速，采用縮管方式：
一體型或分離型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。
?、怒h(huán)境溫度或流量計轉換器表面受輻射溫度超過60oC.
⑵管道震動較大的場合。
?、菚?huì)對傳感器的鋁殼嚴重腐蝕的場合。
?、痊F(xiàn)場溫度較大或有腐蝕性氣體的場合。
?、闪髁坑?jì)裝在高空或并下調試不方便的場合。
訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。
電極、接地環材料的選擇

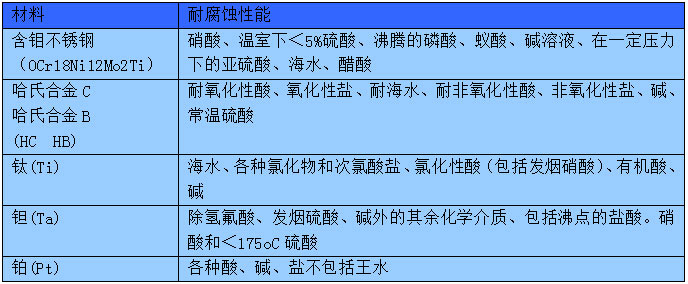

應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

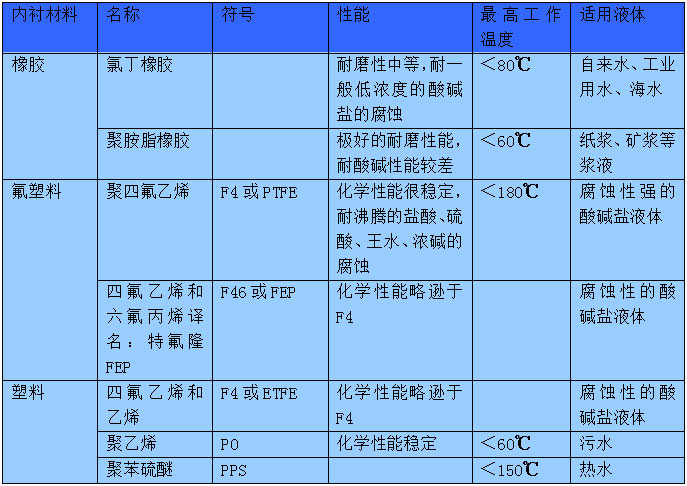

襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
流量范圍的選擇

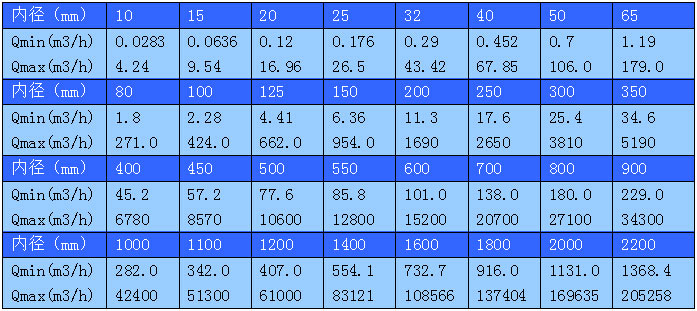

流量和最小流量必須符合下表中的數。
安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備(如大電機、大變壓器的等)，以免磁場影響傳感器的工作磁場和流量信號。
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
?、冗x擇便于維修，活動方便的地方。
?、闪髁坑?jì)應安裝在水泵后端，決不能在抽吸側安裝;閥門應安裝在流量下游側。
安裝要求
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
?、艂鞲衅骷瓤稍谥惫艿郎习惭b，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
?、平橘|(zhì)在安裝位置應該滿管流動，避免比滿管及氣體附著在電極上。
⑶對于液固兩相流體， 采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
?、攘髁坑?jì)安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道 點和出水口安裝流量計。(見圖)
?、尚薷墓艿赖陌惭b方法：
當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5DN,后直管道≥2DN(DN為管徑)
?、是昂笾惫芏螢榱髁坑?jì)前≥5DN，后端≥2DN
4流量計的接線
▲若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越斷越好
▲激磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣
▲信號電纜必須與其它的電源嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞在一起應單獨穿在鋼管內
▲信號電纜和激磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪掉，并重新焊好接頭
▲電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

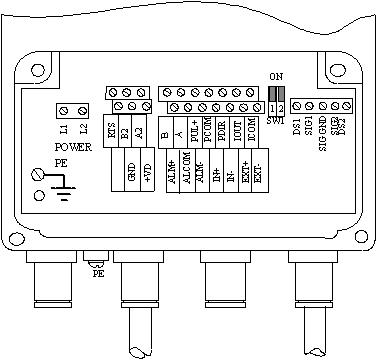

一體就地顯示接線端

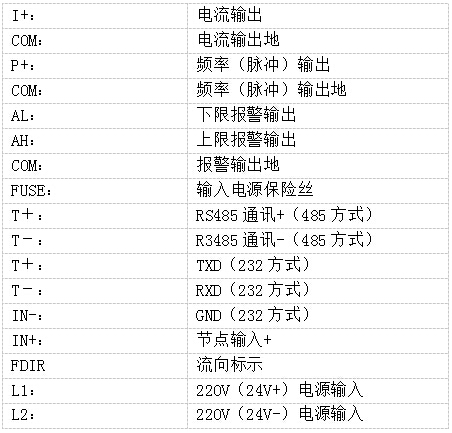

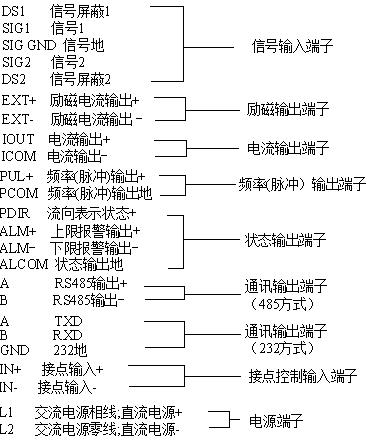

圓形轉換器各接線端子標示含義如下：
分體式遠傳接線端

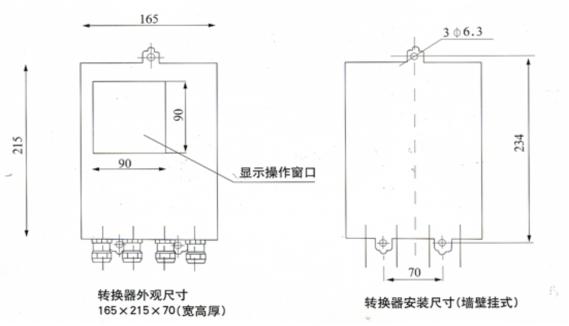

方型轉換器安裝尺寸

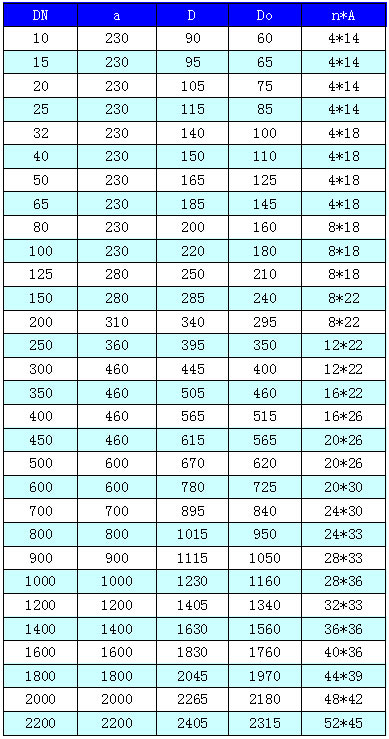

流量計的外型尺寸
5儀表參數設置
鍵盤定義與顯示

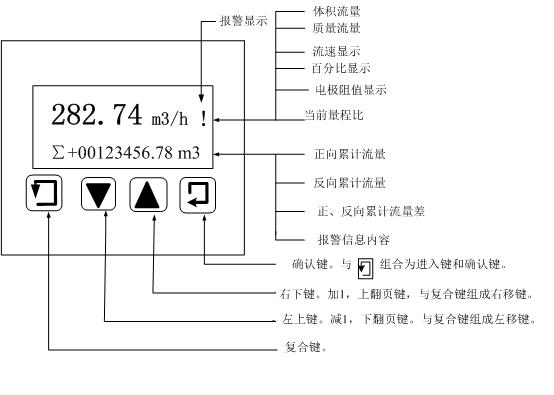

方型分體轉換器鍵盤定義與液晶顯示

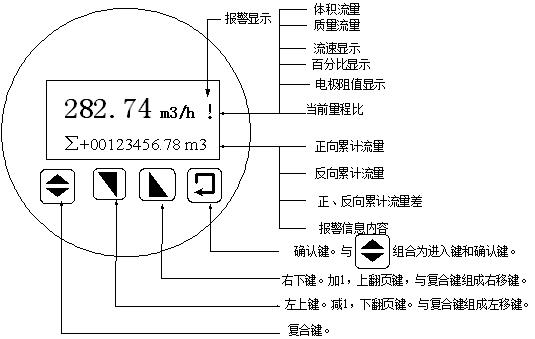

圓型一體轉換器鍵盤定義與液晶顯示
功能鍵
自動檢測狀態下鍵功能
下鍵：循環選擇屏幕下行顯示內容;
上鍵：循環選擇屏幕上行顯示內容;
復合鍵+確認鍵：進入?yún)?shù)設置狀態;
確認鍵：返回自動測量狀態。
參數設置狀態下鍵功能：
下鍵：光標處數字減1;
上鍵：光標處數字加1;
復合鍵+下鍵：光標左移;
復合鍵+上鍵：光標右移;
確認鍵進入/退出子菜單;
確認鍵：在任意狀態，連續按下兩秒鐘，返回自動檢測狀態。
注：1使用“復合鍵”時，應先按下復合鍵同時按住上“上鍵”或“下鍵”。
2 在參數設置狀態下，3分鐘沒有按鍵操作，儀表自動返回測量狀態。
3 流量零點修正的流向選擇，可將光標移至最左邊的“+”或“-”下，用“上鍵”
或“下鍵”切換使之與實際流量相反。
4 流量的單位選擇，可將光標移至“流量量程設置”菜單的原顯示的流量單位下，然后用“上鍵”或“下鍵”切換使之復合需要。
參數設置功能操作
先按下“復合鍵”再按下“確認鍵”，進入輸入密碼“0000”設置狀態，按權限輸入密碼，再按“確認鍵”，進入選擇操作菜單進行參數設置。按住“確認鍵”數秒返回運行狀態。若三分鐘內無任何鍵盤操作將自動返回測量狀態。
參數設置菜單
轉換器共有28個參數，用戶應根據具體情況設置各參數。轉換參數一覽表如下：

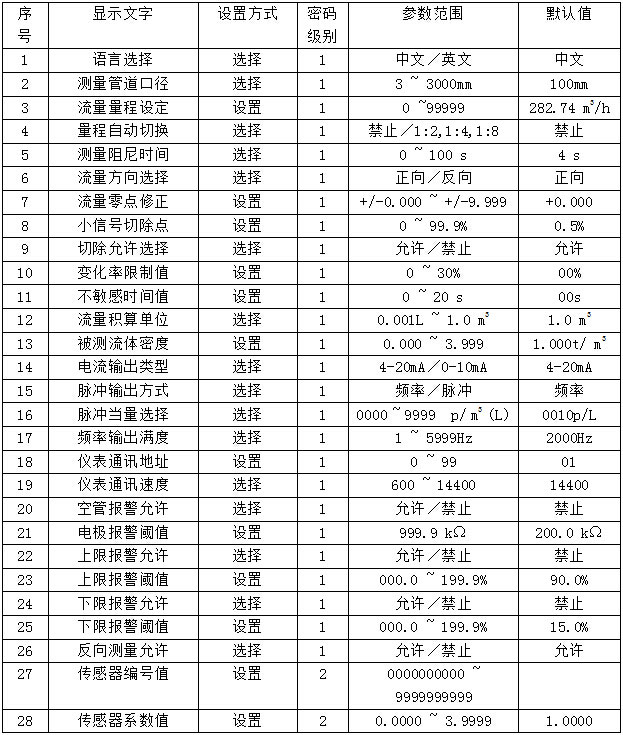

參數設置菜單一覽表參數一覽表如下：
6自診斷信息與故障處理
電磁流量轉換器的印刷電路板采用表面焊接技術，對用戶而言，是不可維修的。因此，用戶不能打開轉換器殼體。

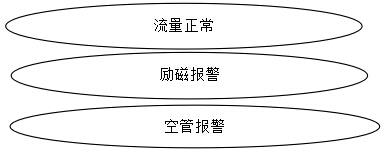

智能化轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右上方提出“!”驚嘆號。在測量狀態下，通過下鍵翻頁，顯示出故障內容如下：
1) 儀表無顯示
a) 檢查電源是否接通;
b) 檢查電源保險絲是否完好;
c) 檢查供電電壓是否符合要求;
d) 檢查顯示器對比度調節是否能夠調節，并且調節是否合適;
e) 如果上述前3項a)、b)、c)都正常，第d)項顯示器對比度調節不能夠調節請將轉換器交生產廠維修。
2)勵磁報警
a) 勵磁接線EX1和EX2是否開路;
b) 傳感器勵磁線圈總電阻是否小于150Ω
c) 如果a、b兩項都正常，則轉換器有故障
3)空管報警
a)測量流體是否充滿傳感器測量管;
b)用導線將轉換器信號輸入端子SIG1、SIG2和IGGND三點短路，此時如果“空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閥值及空管量程設置錯誤;
c)檢查信號連線是否正確;
d)檢查傳感器電極是否正常;
?、?、使流量為零，觀察顯示電導比應小于100%
②、在有流量的情況下，分別測量端子SIG1和SIG2對SIGGND的電阻應小于50KΩ(對介質為水測量值。 用指針萬用表測量，并可以看到測量過程有充放電路現象)。
e)用萬用表測量DS1和DS2之間的直流電壓應小于1V，否則說明傳感器電極被污染，應給予清洗。
4)上限報警
上限報警提示出輸出電流和輸出頻率(或脈沖)都超限制。將流程量程改大可以撤消上限報警。
5)下限制報警
下限制報警提示出輸出電流和輸出頻率(或脈沖)都超限。將流量量程改小可以撤消下限報警。
