概述：
WRZ系列一體化溫度變送器是熱電阻、熱電偶與變送器的完美結合，以十分簡捷的方式把-200～1300℃的溫度信號轉換為標準4～20mA電流信號實現對溫度精確測量與控制。
WZR溫度變送器可與顯示儀、控制系統、記錄儀等調節器配套使用，并被廣泛應用于石油、化工、發電、醫藥、紡織、鍋爐等工業領域。
技術指標：
· 基本誤差：±1.0%、±0.5%、±0.25%
· 輸出信號：4～20mA
· 負載電阻：250Ω允許范圍為0～500Ω
· 供電電源：24V DC 允許范圍為18～30VDC
· 溫度漂移：≤0.015%/℃
· 環境溫度：-25～60℃、相對濕度：≤95%
· 防爆等級：dIIBT4
儀表主要特點：
· 二線制輸出、無需補償導線
· 抗干擾能力強、遠傳性能好
· 結構簡單、合理安裝方便
· 小型化、安全可靠、使用壽命長
· 三線制、二線制輸入方法通用
· 液晶顯示現場溫度，清晰度高，無視覺誤差

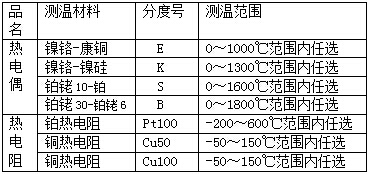

測溫范圍：
注：1、在測溫范圍800℃以下、隔爆型機電一體化溫度變送器的防爆性能有效
2、可按用戶要求特殊設計、生產其它型號的變送器
工作原理：

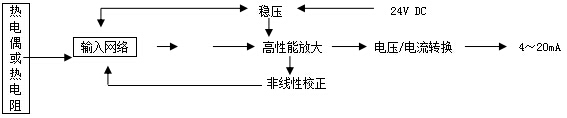

溫度變送器采用熱電偶、熱電阻作為測溫元件，從測量元件輸出信號送到變送器模塊，經穩壓濾波、運算放大、非線形校正、V/I轉換、恒流等電路處理后，轉換為與溫度成線性關系的標準電流信號輸出。如圖：
選型規格

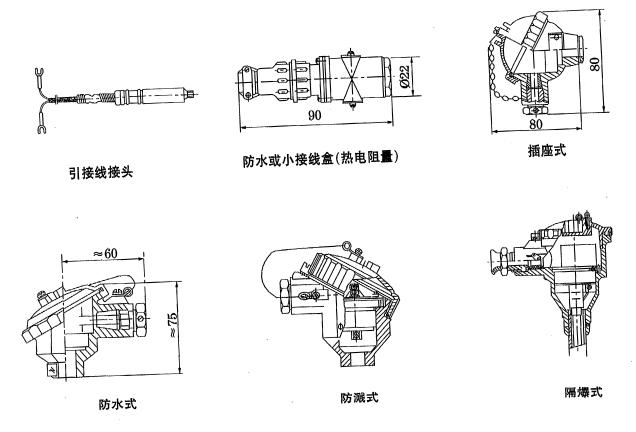

接線盒形式
結構形式

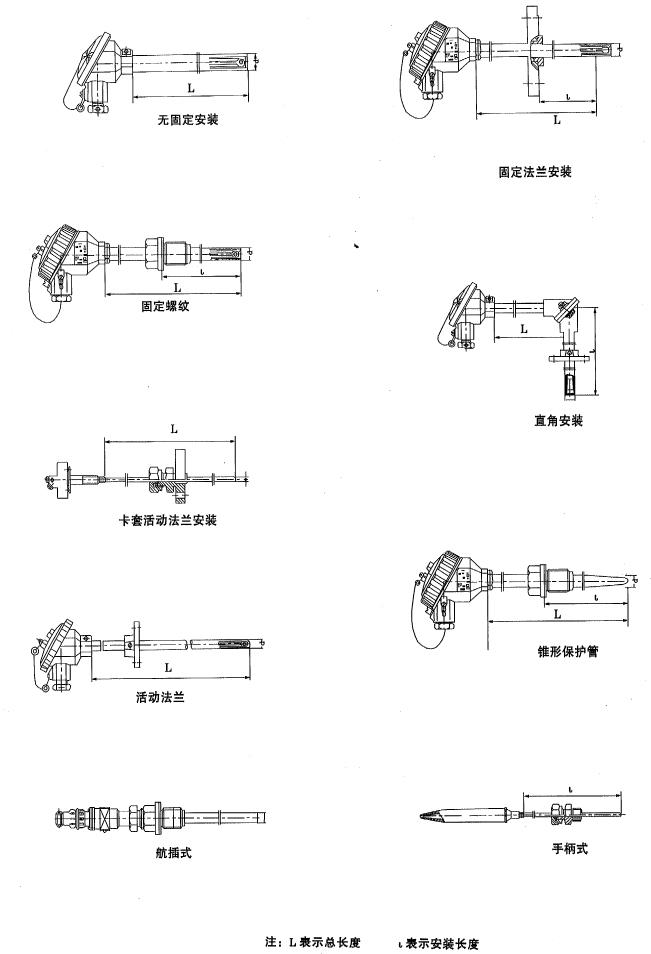

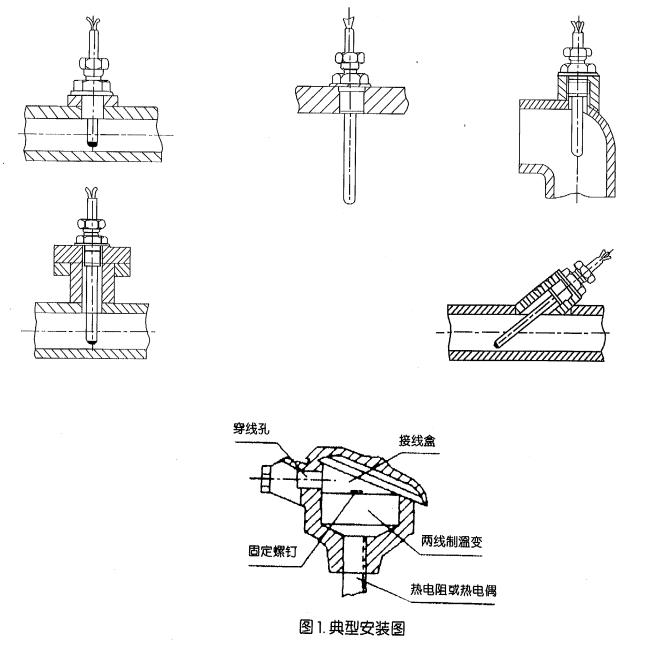

安裝固定形式
注意事項
1、 熱電阻到變送器端子間的引線要求盡量縮短，以減少不必要的精度損失。
2、 變送器所接的信號線可以為普通的雙絞線。
3、 特殊規格訂貨可經雙方協商決定
4、 可根據用戶需要配用相應材料的保護管，如剛玉質或高鋁質保護管。
5、 如有其它特殊要求請?jiān)谟嗀洉r(shí)注明。
